¿Qué es un rodamiento de rodillos cilíndricos?
Un rodamiento de rodillos cilíndricos utiliza rodillos en lugar de bolas como elementos rodantes. Debido al contacto lineal entre los rodillos y las pistas, puede soportar cargas radiales elevadas y ofrecer una buena rigidez.
Estos rodamientos son habituales en motores eléctricos, reductores, bombas, maquinaria industrial y otras aplicaciones donde existen cargas radiales importantes.
Una de sus principales características es que existen diferentes diseños según la posición de las pestañas en el aro interior y exterior.

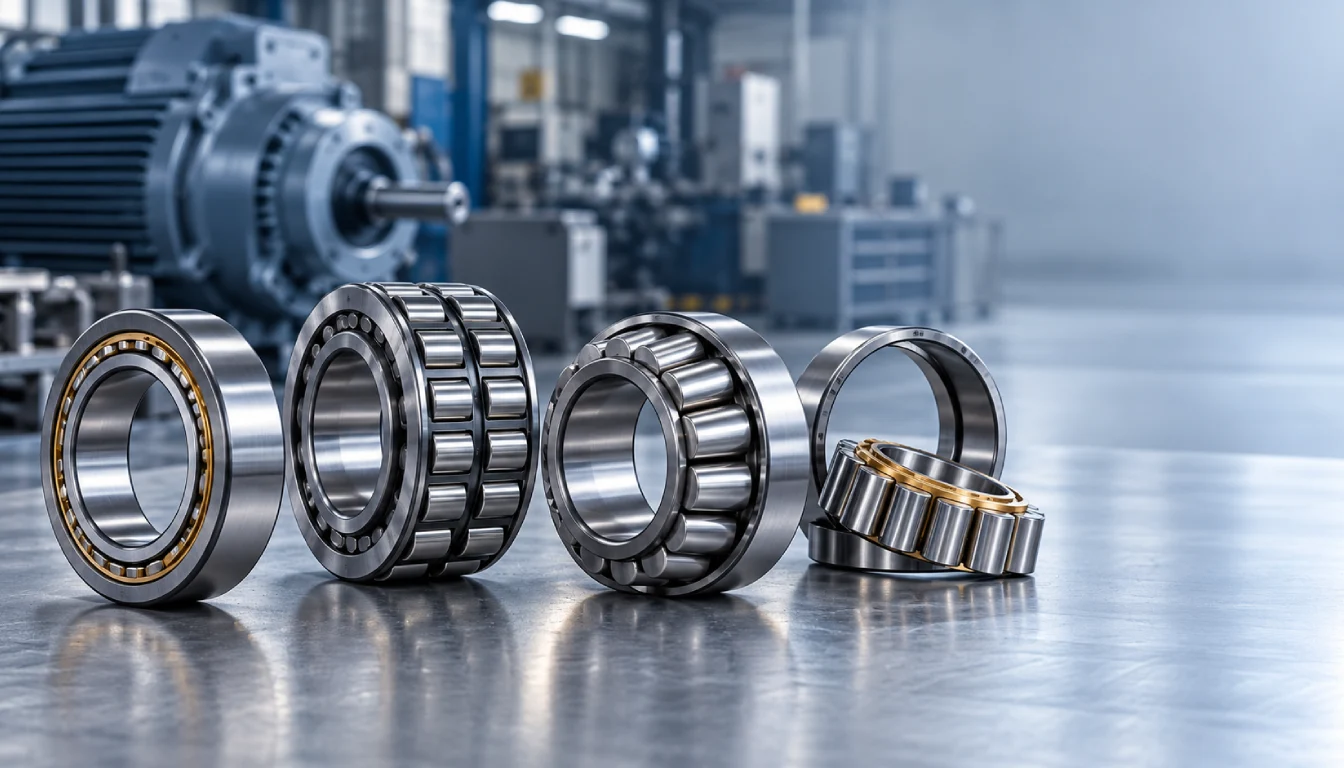

Tipos de rodamientos de rodillos cilíndricos: NU, N, NJ, NUP y NF
Las designaciones permiten distinguir rápidamente su configuración y comportamiento.
| Tipo | Configuración general | Comportamiento axial |
|---|---|---|
| NU | Dos pestañas en el aro exterior | Permite desplazamiento axial del eje respecto al alojamiento |
| N | Dos pestañas en el aro interior | Permite desplazamiento axial del eje respecto al alojamiento |
| NJ | Dos pestañas exteriores y una interior | Puede fijar axialmente en una dirección |
| NUP | Dos pestañas exteriores y sistema de pestañas interiores a ambos lados | Puede fijar axialmente en ambas direcciones |
| NF | Dos pestañas interiores y una exterior | Puede fijar axialmente en una dirección |
Rodamientos tipo NU
Los rodamientos NU tienen dos pestañas integrales en el aro exterior y ninguna en el aro interior.
Esta configuración permite el desplazamiento axial entre el eje y el alojamiento en ambos sentidos dentro del propio rodamiento. Por ello, son adecuados para posiciones donde se necesita compensar la expansión o contracción térmica del eje.
Rodamientos tipo N
El diseño N funciona bajo un principio similar al NU, pero cambia la ubicación de las pestañas: están situadas en el aro interior.
También permite desplazamiento axial en ambos sentidos, por lo que puede utilizarse como rodamiento libre o no localizador en determinados sistemas.
Rodamientos tipo NJ
Los rodamientos NJ incorporan dos pestañas en el aro exterior y una en el aro interior.
Esta configuración permite localizar axialmente el eje en una dirección, además de soportar las cargas radiales para las que está diseñado.
Rodamientos tipo NUP
Los NUP pueden utilizarse cuando se necesita localizar axialmente el eje en ambas direcciones.
Su diseño incorpora dos pestañas en el aro exterior, mientras que en el aro interior se utiliza una pestaña integral y otra mediante un anillo de pestaña independiente.
💡 Consejo: NU y N suelen utilizarse cuando interesa permitir desplazamiento axial, mientras que NJ y NUP pueden proporcionar distintos grados de posicionamiento axial.
Rodamientos tipo NF
En los rodamientos NF, el aro interior dispone de dos pestañas y el aro exterior de una.
Esta disposición permite soportar carga axial limitada en una dirección además de la carga radial.
Rodamientos de una, dos y varias hileras
Además de la disposición de las pestañas, estos rodamientos pueden clasificarse según la cantidad de hileras de rodillos.
Los rodamientos de una hilera son muy utilizados en aplicaciones industriales por su capacidad de carga, rigidez y posibilidad de trabajar a velocidades relativamente elevadas.
Los rodamientos de dos hileras proporcionan mayor capacidad de carga radial y rigidez. Pueden encontrarse en aplicaciones como máquinas herramienta y equipos industriales que requieren elevada precisión y estabilidad.
También existen rodamientos de cuatro hileras, utilizados principalmente cuando deben soportarse cargas radiales extremadamente altas, como ocurre en determinadas aplicaciones de laminación.
¿Qué tipo de rodamiento de rodillos cilíndricos elegir?
La elección entre NU, N, NJ, NUP u otras configuraciones no depende únicamente de la carga.
Se deben considerar:
- Magnitud de la carga radial.
- Existencia y dirección de cargas axiales.
- Necesidad de fijación axial del eje.
- Dilatación térmica.
- Velocidad de funcionamiento.
- Rigidez requerida.
- Espacio disponible.
- Lubricación.
- Temperatura de trabajo.
- Condiciones de montaje.
⚠️ Importante: los rodamientos de rodillos cilíndricos están especialmente diseñados para cargas radiales. La capacidad axial depende de su configuración y tiene limitaciones, por lo que debe verificarse para cada aplicación.
¿Dónde se utilizan los rodamientos de rodillos cilíndricos?
Gracias a su elevada capacidad de carga radial, pueden encontrarse en numerosas aplicaciones industriales, como:
- Motores eléctricos.
- Reductores y cajas de engranajes.
- Bombas.
- Compresores.
- Maquinaria industrial.
- Máquinas herramienta.
- Equipos para minería.
- Laminadores.
La configuración correcta dependerá del comportamiento que se necesite del eje y de las cargas presentes en cada máquina.
Rodamientos de rodillos cilíndricos en Ducasse Comercial
Al seleccionar un rodamiento no basta con conocer sus dimensiones. La configuración NU, N, NJ, NUP o NF también debe ser compatible con las necesidades de carga y posicionamiento axial del equipo.
Ducasse Comercial cuenta con soluciones de rodamientos para diferentes aplicaciones industriales. Para un reemplazo, identificar la referencia completa del rodamiento y las condiciones de operación permite determinar con mayor precisión la alternativa adecuada.
Preguntas frecuentes
El NU permite desplazamiento axial entre eje y alojamiento en ambos sentidos, mientras que el NJ puede localizar axialmente el eje en una dirección.
Identifica una configuración que permite localizar axialmente el eje en ambas direcciones, además de soportar cargas radiales.
Depende de su diseño. Configuraciones como NJ, NUP y NF pueden admitir cargas axiales limitadas en determinadas direcciones.
Los diseños NU y N pueden permitir el desplazamiento axial entre el eje y el alojamiento, por lo que son utilizados como rodamientos libres en diferentes configuraciones.
