Los rodamientos de contacto angular son componentes esenciales en una amplia gama de aplicaciones industriales y de precisión. Su diseño les permite soportar cargas combinadas (radiales y axiales) y trabajar a altas velocidades, lo que los convierte en una solución ideal en maquinaria de alto rendimiento.
En este artículo exploraremos a fondo:
- Qué son los rodamientos de contacto angular.
- Sus principales características y tipos.
- Los rodamientos de una hilera de bolas con contacto angular.
- Los tipos de montaje de rodamientos de contacto angular más comunes.
- Consejos para una instalación correcta y sus aplicaciones en la industria.

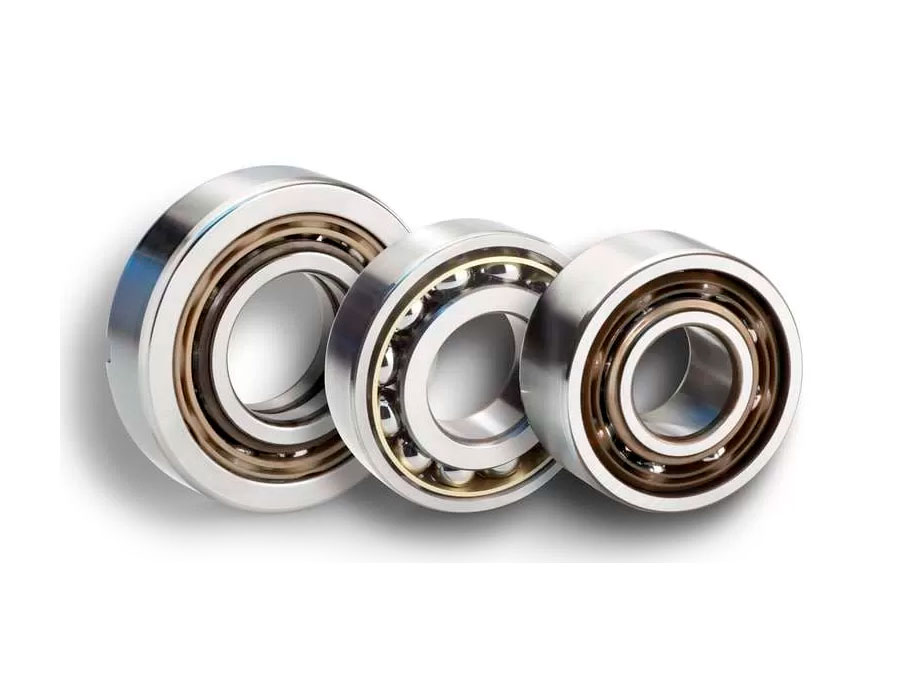

¿Qué es un rodamiento de contacto angular?
Un rodamiento de contacto angular es un tipo de rodamiento de bolas diseñado para soportar tanto cargas radiales como axiales. A diferencia de los rodamientos rígidos de bolas, el plano de contacto entre las bolas y los caminos de rodadura forma un ángulo de contacto, que puede variar generalmente entre 15°, 25°, 30° o 40°.
Este ángulo de contacto determina la capacidad de carga axial del rodamiento:
- Ángulos pequeños (15°-25°): mayor velocidad, menor capacidad axial.
- Ángulos grandes (30°-40°): menor velocidad, mayor capacidad axial.
Ejemplo práctico: en un motor eléctrico de alta velocidad se suelen usar rodamientos con ángulo pequeño, mientras que en un husillo de máquina herramienta se prefieren ángulos grandes para resistir cargas axiales importantes.
Principales características de los rodamientos de contacto angular
- Admiten cargas combinadas (axiales + radiales).
- Pueden trabajar a altas velocidades gracias a su diseño de bolas.
- Ofrecen gran rigidez cuando se montan en pares o conjuntos.
- Se fabrican con diversas precisiones, desde estándar hasta ultra precisión (serie P4 o P2 para husillos CNC).
- Disponibles en diferentes configuraciones de montaje según la aplicación.
Rodamientos de una hilera de bolas con contacto angular
Los rodamientos de una hilera de bolas con contacto angular son los más comunes dentro de esta categoría. Se caracterizan porque solo pueden soportar cargas axiales en una dirección, lo que significa que deben montarse en pares o en combinaciones específicas para equilibrar las fuerzas.
Ventajas:
- Compactos y ligeros.
- Alta precisión y velocidad.
- Excelente relación entre costo y rendimiento.
Aplicaciones típicas:
- Motores eléctricos.
- Bombas industriales.
- Compresores.
- Maquinaria textil.
- Husillos de máquinas CNC.
Tipos de montaje de rodamientos de contacto angular
El montaje correcto de un rodamiento de contacto angular es clave para su rendimiento y vida útil. Los fabricantes (SKF, NSK, FAG, NTN, etc.) recomiendan principalmente cuatro configuraciones:
1. Montaje en “O” (back-to-back)
- Los ejes de los ángulos de contacto se abren hacia el exterior.
- Proporcionan gran rigidez.
- Soportan momentos de vuelco.
- Usado en aplicaciones con cargas combinadas intensas.
2. Montaje en “X” (face-to-face)
- Los ángulos de contacto se enfrentan hacia adentro.
- Mejor tolerancia a desalineaciones.
- Recomendado cuando la precisión geométrica no es perfecta.
3. Montaje en tándem
- Dos o más rodamientos montados en la misma dirección de carga axial.
- Soportan cargas axiales muy elevadas en un solo sentido.
- Necesitan otro conjunto opuesto para equilibrar fuerzas.
4. Montajes combinados
- Mezcla de configuraciones para casos especiales.
- Ejemplo: un rodamiento en tándem + otro en “O”.
- Muy usado en husillos de alta velocidad.
Tabla comparativa de tipos de montaje
| Tipo de montaje | Rigidez | Soporte de cargas axiales | Tolerancia a desalineación | Aplicaciones típicas |
| En “O” (back-to-back) | Alta | Ambos sentidos | Media | Motores, compresores |
| En “X” (face-to-face) | Media | Ambos sentidos | Alta | Bombas, ventiladores |
| En tándem | Muy alta (unidireccional) | Solo en un sentido | Baja | Husillos, turbinas |
| Combinado | Personalizable | Dependiendo de la combinación | Media | CNC, equipos de precisión |
Montaje correcto de rodamientos de contacto angular
Un mal montaje reduce la vida útil del rodamiento hasta en un 50%.
Aspectos clave a considerar:
- Usar las herramientas adecuadas de instalación.
- Controlar la limpieza y evitar contaminación.
- Verificar la precarga recomendada por el fabricante.
- Evitar sobrecalentamientos en el montaje.
- Respetar los pares de apriete de tuercas y alojamientos.
Aplicaciones industriales de los rodamientos de contacto angular
Los rodamientos de contacto angular se encuentran en múltiples sectores:
- Industria automotriz: transmisiones, bombas de agua, diferenciales.
- Aeronáutica: turbinas, actuadores de control.
- Maquinaria CNC: husillos de alta velocidad.
- Energía eólica: generadores y multiplicadoras.
- Maquinaria agrícola: cosechadoras y tractores.
Consejos para elegir el rodamiento adecuado
- Considerar el tipo de carga predominante (axial, radial o combinada).
- Definir el ángulo de contacto según la aplicación.
- Seleccionar la precisión requerida (normal, P5, P4, P2).
- Evaluar la configuración de montaje según el espacio disponible.
- Consultar las tablas de capacidad de carga de cada fabricante.
Conclusión
Los rodamientos de contacto angular son piezas clave para garantizar el buen funcionamiento de máquinas que trabajan a altas velocidades y con cargas combinadas. Desde los rodamientos de una hilera de bolas con contacto angular hasta los complejos montajes en O, X o tándem, su correcta selección y montaje marcan la diferencia en términos de precisión, durabilidad y eficiencia.
Invertir tiempo en entender sus características y configuraciones no solo alarga la vida útil del rodamiento, sino que también optimiza el rendimiento global de la maquinaria.
