Las poleas son uno de los mecanismos más antiguos y fundamentales en la historia de la ingeniería. Desde su uso en la construcción de las pirámides de Egipto hasta su rol vital en la maquinaria industrial moderna, su principio de funcionamiento ha permanecido como una herramienta simple pero extraordinariamente poderosa para la multiplicación de fuerza y la dirección del movimiento. En el mundo de la ingeniería y la industria, entender los tipos de poleas no es solo una cuestión de conocimiento técnico, sino una necesidad práctica para diseñar, operar y mantener sistemas eficientes y seguros.
Este artículo te servirá como una guía completa para comprender los diferentes tipos de poleas, sus características, y cómo se aplican en el entorno industrial. Ya sea que seas un profesional del sector, un estudiante de ingeniería o simplemente un entusiasta de la mecánica, esta información te ayudará a reconocer la importancia de cada tipo y a tomar decisiones informadas en tus proyectos.
Tipos de Poleas y sus Características
Para empezar, es crucial entender que la clasificación principal de las poleas se basa en su funcionalidad y el modo en que se montan para trabajar en conjunto. A grandes rasgos, podemos agruparlas en tres categorías principales: poleas fijas, poleas móviles y polipastos (sistemas combinados).
Poleas Fijas
Una polea fija es la forma más simple. Se trata de una rueda acanalada que gira sobre un eje estacionario. Su principal función no es la de reducir la fuerza necesaria, sino la de cambiar la dirección de la fuerza aplicada.
- Características:
- No reducen la fuerza (la ventaja mecánica es 1).
- Cambian la dirección del movimiento, lo que facilita el trabajo (por ejemplo, tirar hacia abajo para levantar un peso).
- Se utilizan en aplicaciones sencillas como izar banderas, subir cubetas de agua de un pozo o en gimnasios para el entrenamiento con pesas.
Poleas Móviles
A diferencia de las fijas, las poleas móviles se mueven junto con la carga que se está levantando. El eje de la polea está unido directamente a la carga.
- Características:
- Reducen a la mitad la fuerza necesaria para levantar la carga.
- La distancia que se debe tirar de la cuerda es el doble de la distancia que se levanta la carga.
- Se usan en sistemas donde se requiere una ventaja mecánica, pero no se necesita un cambio de dirección de la fuerza.
Polipastos o Sistemas Combinados
Un polipasto es una combinación de poleas fijas y móviles. Este es el sistema más potente y versátil, ya que combina las ventajas de ambas poleas: la reducción de la fuerza y la capacidad de cambiar la dirección del movimiento. La ventaja mecánica de un polipasto depende del número de poleas y de la configuración del sistema.
- Características:
- Ofrecen una gran ventaja mecánica, lo que permite levantar cargas muy pesadas con una fuerza relativamente pequeña.
- La fuerza se divide entre el número de tramos de cuerda que soportan la carga.
- Son el corazón de grúas, elevadores de carga, y sistemas de aparejos en la construcción y la industria.
10 Tipos de Poleas con Ejemplos Prácticos

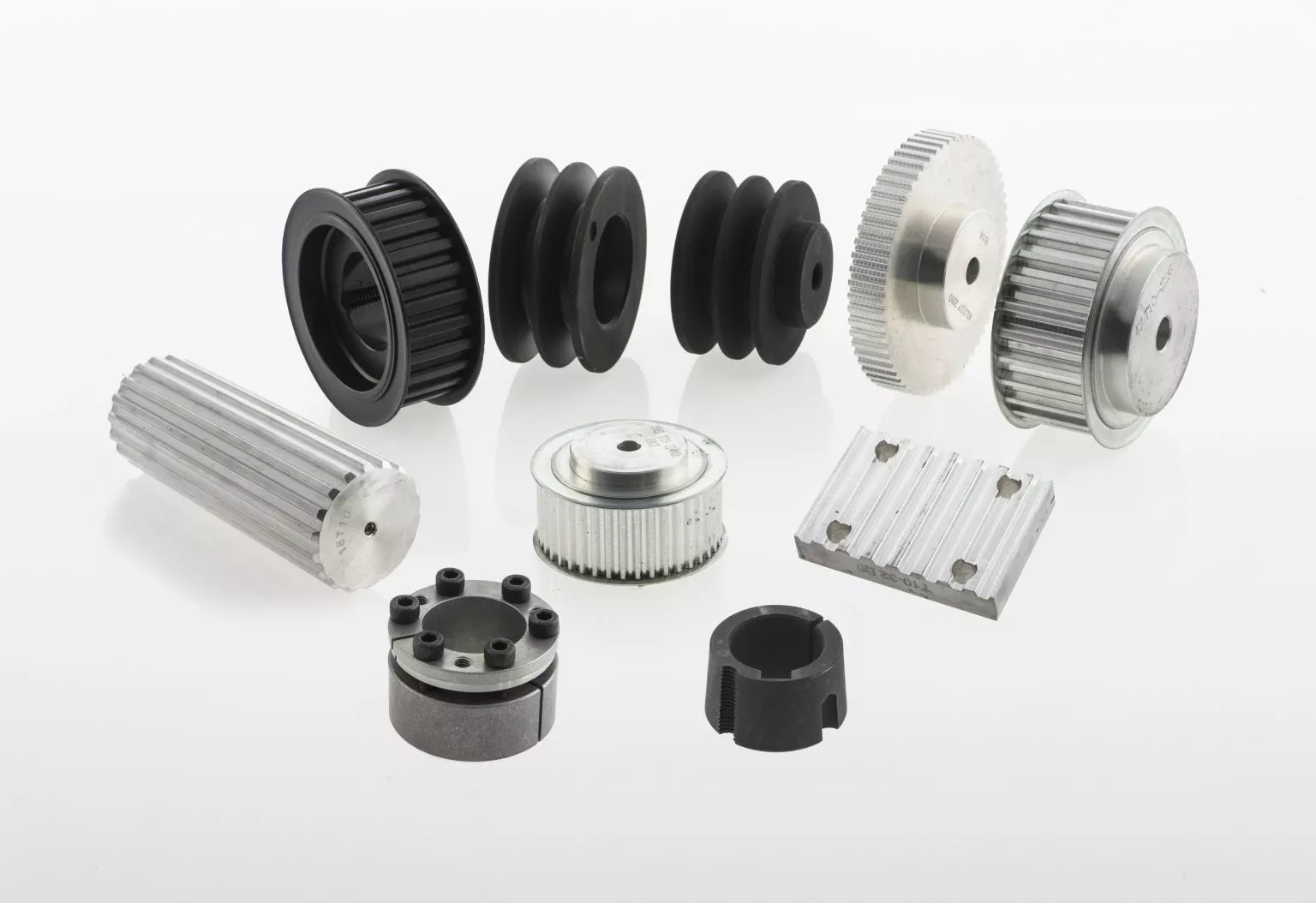

Más allá de la clasificación básica, las poleas se pueden diferenciar por su diseño, material y la aplicación específica para la que fueron creadas. Aquí te presentamos una lista más detallada.
- Poleas de Canto Redondo (Poleas de Garganta Redonda): Diseñadas para ser utilizadas con cuerdas. Su ranura en forma de U asegura un buen agarre y evita el deslizamiento de la cuerda.
- Ejemplo: Sistemas de elevación de cortinas en teatros, izado de mástiles y pozos.
- Poleas de Canto Plano: Se usan principalmente con correas planas. La superficie de la ranura es plana y a veces ligeramente convexa para mantener la correa centrada.
- Ejemplo: Antiguos sistemas de transmisión de potencia en molinos o fábricas.
- Poleas Trapezoidales (en V): Son las más comunes en la industria moderna. Tienen una ranura en forma de «V» diseñada para correas en V, que ofrecen un excelente agarre y evitan el deslizamiento, lo que permite la transmisión de alta potencia.
- Ejemplo: Motores de automóviles (alternadores, bombas de agua), compresores de aire, ventiladores industriales.
- Poleas Dentadas o Sincronizadoras: Tienen dientes en su ranura que engranan con una correa dentada o «cadena» flexible, lo que garantiza una sincronización perfecta entre los ejes. No hay deslizamiento.
- Ejemplo: El sistema de distribución (correa de tiempo) en los motores de combustión interna, impresoras 3D, maquinaria CNC.
- Poleas Tensoras: No transmiten potencia, sino que se utilizan para mantener la tensión adecuada en una correa o cadena. Esto es crucial para el funcionamiento eficiente y para evitar el desgaste prematuro de los componentes.
- Ejemplo: Ruedas tensoras en motores de coches para mantener la tensión en la correa del alternador o de la distribución.
- Poleas Locas (o Poleas Guía): Sirven para guiar la correa alrededor de obstáculos o para cambiar su dirección, sin transmitir potencia directamente.
- Ejemplo: En sistemas complejos de transmisión de potencia para desviar el recorrido de la correa.
- Poleas Cónicas: Se utilizan para variar la velocidad de rotación. Consisten en un conjunto de poleas de diferentes diámetros montadas en el mismo eje. La velocidad se ajusta moviendo la correa a una polea de diferente tamaño.
- Ejemplo: Tornos de taller, taladros de columna antiguos.
- Poleas de Goma o Recubiertas: Tienen un revestimiento de goma o poliuretano para aumentar la fricción y proteger la correa.
- Ejemplo: Rodillos de cinta transportadora en la industria minera o de alimentos.
- Poleas de Hierro Fundido: Son robustas y se utilizan para aplicaciones de carga pesada y alta velocidad. Su peso contribuye a la estabilidad.
- Ejemplo: En grandes equipos de construcción o maquinaria pesada.
- Poleas de Aluminio: Son ligeras y se utilizan en aplicaciones donde el peso es un factor crítico, como en la industria aeroespacial o en vehículos de alto rendimiento.
- Ejemplo: Componentes ligeros en vehículos de carreras o maquinaria portátil.
Clases de Poleas y sus Principales Usos
La clasificación por «clases» a menudo se refiere a la configuración y el sistema en el que se integran, lo que define su propósito y uso.
- Poleas de Elevación: Estas son las poleas utilizadas en grúas, montacargas y elevadores. La clave aquí es la ventaja mecánica y la capacidad de levantar cargas pesadas con seguridad. Se utilizan para mover materiales en vertical.
- Usos: Construcción de edificios, almacenes, puertos marítimos y plataformas petrolíferas.
- Poleas de Transmisión de Potencia: Se usan para transferir energía de un motor a otro componente, como un generador, una bomba o un compresor. La clave es la eficiencia en la transmisión de movimiento y torque.
- Usos: Maquinaria de fábricas, vehículos, sistemas de HVAC, y electrodomésticos.
- Poleas de Dirección o Guía: Su función es simplemente cambiar el camino de una cuerda o correa, sin estar directamente involucradas en la transmisión de potencia principal. Son esenciales en sistemas complejos para acomodar la geometría del diseño.
- Usos: En cualquier sistema de correa con múltiples poleas o en tensores y rodillos de guía.
Tipos de Poleas Industriales más Utilizadas
En el entorno industrial moderno, las poleas trapezoidales (en V) y las poleas sincrónicas o dentadas son, sin duda, las más predominantes.
Poleas Trapezoidales (en V)
El éxito de las poleas en V radica en su diseño simple y robusto. La forma de cuña de la correa en V se encaja en la ranura de la polea, lo que aumenta la fricción a medida que aumenta la tensión. Esto permite una transmisión de potencia muy eficiente y minimiza el riesgo de deslizamiento, incluso en condiciones de carga variable. Su fiabilidad y bajo mantenimiento las hacen ideales para:
- Maquinaria pesada: Bombas, compresores, ventiladores industriales.
- Vehículos: Correas de accesorios de motores.
- Agricultura: Tractores y equipos de labranza.
Poleas Sincrónicas o Dentadas
Cuando la sincronización precisa es más importante que la transmisión de alta potencia, las poleas dentadas son la elección indiscutible. La interacción de los dientes de la correa con las ranuras de la polea elimina por completo el deslizamiento, garantizando que los ejes se muevan en perfecta armonía. Son esenciales en aplicaciones donde la temporización es crítica, como:
- Motores de combustión: La correa de distribución (timing belt) que sincroniza el cigüeñal con el árbol de levas.
- Robótica: Brazos robóticos y sistemas de posicionamiento.
- Maquinaria de precisión: Impresoras, máquinas de embalaje, y equipos de fabricación de semiconductores.
Conclusiones sobre los Diferentes Tipos de Poleas
Como hemos visto, la aparente simplicidad de una polea esconde una gran diversidad de diseños y aplicaciones. Desde la polea fija que cambia la dirección de la fuerza en una simple tarea de elevación, hasta los complejos polipastos que multiplican nuestra fuerza en factor de diez o más, cada tipo de polea cumple un rol específico y fundamental.
El conocimiento de los diferentes tipos de poleas, incluyendo las poleas industriales más comunes como las de tipo V y las sincrónicas, es crucial para cualquier persona que trabaje con maquinaria. En Ducasse, entendemos la importancia de cada componente en la cadena de producción, y por eso ofrecemos una amplia gama de poleas de alta calidad, diseñadas para satisfacer las demandas más exigentes de la industria.
