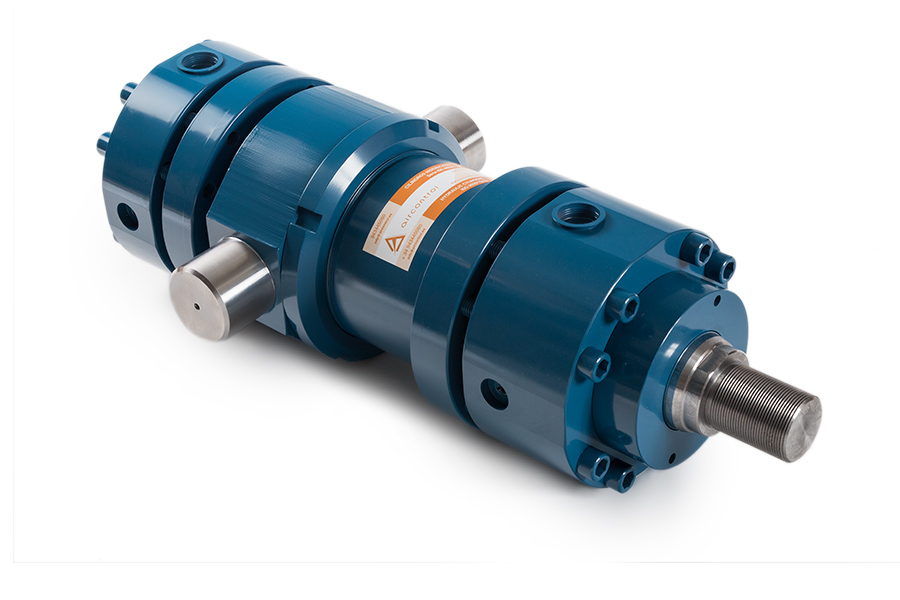

¿Qué son los Cilindros Hidráulicos y Cómo Funcionan?
Un cilindro hidráulico es un componente esencial que convierte la energía del fluido hidráulico en fuerza y movimiento lineal. Es, en esencia, un actuador lineal. Su funcionamiento se basa en un principio simple: la presión del fluido empuja un pistón dentro de un cilindro o tubo, generando una fuerza que mueve el vástago hacia afuera (extensión) o hacia adentro (retracción).
La fuerza que genera el cilindro es el resultado de multiplicar la presión del fluido por el área de la superficie del pistón. Esto permite que una fuerza relativamente pequeña, aplicada a la entrada, pueda mover cargas extremadamente pesadas.
Tipos de Cilindros Hidráulicos más Utilizados
La clasificación de los cilindros hidráulicos se basa principalmente en la forma en que se produce su movimiento. Hay dos tipos fundamentales:
1. Cilindros de Simple Efecto
Un cilindro de simple efecto tiene solo un puerto de entrada para el fluido hidráulico. La presión del fluido solo puede mover el vástago en una dirección. La retracción se logra mediante la gravedad de la carga, un resorte interno o una fuerza externa.
- Funcionamiento: La presión del fluido entra por el puerto y empuja el pistón, extendiendo el vástago. Al liberar la presión, la carga o un resorte empujan el vástago hacia su posición original.
- Características: Son ideales para aplicaciones que solo requieren una dirección de fuerza activa. Son más simples y económicos.
2. Cilindros de Doble Efecto
Este es el tipo más común en la industria. Los cilindros de doble efecto tienen dos puertos para el fluido, uno en cada extremo del cilindro. Esto permite que el vástago se extienda y se retraiga activamente con la presión hidráulica.
- Funcionamiento: Para la extensión, el fluido entra por el puerto de la base y empuja el pistón. Simultáneamente, el fluido del lado del vástago sale por el otro puerto. Para la retracción, el proceso se invierte.
- Características: Ofrecen un control total sobre el movimiento en ambas direcciones. Son más versátiles y se utilizan en la mayoría de las aplicaciones industriales.
Cilindros Hidráulicos: Tipos y Funcionamiento en la Industria
Más allá de la clasificación básica, los cilindros se diferencian por su construcción y función específica:
Cilindros de Émbolo (Plunger Cylinders)
Estos son un tipo de cilindro de simple efecto que no tienen pistón. El fluido actúa directamente sobre la superficie del vástago, que es de un diámetro similar al del tubo. Son simples, pero solo pueden generar fuerza en una dirección.
Cilindros Telescópicos (Telescopic Cylinders)
Estos cilindros están diseñados para extenderse en varias etapas, como un telescopio. Se componen de una serie de tubos concéntricos. Son de doble o simple efecto, pero su característica principal es que pueden lograr una carrera muy larga a partir de una longitud retraída corta.
Cilindros de Doble Vástago (Double-Rod Cylinders)
El vástago de estos cilindros se extiende por ambos extremos del tubo. Son de doble efecto y se utilizan cuando se necesita aplicar una fuerza o movimiento a dos cargas al mismo tiempo, o para aplicaciones de guía y empuje.
Aplicaciones Prácticas de los Diferentes Tipos de Cilindros Hidráulicos
La elección del tipo de cilindro depende de la necesidad del equipo.
- Cilindros de Simple Efecto:
- Gatos hidráulicos: Para levantar un vehículo o una carga.
- Prensas de taller: Para bajar la prensa y comprimir objetos.
- Carretillas elevadoras: En el mástil de elevación para subir las horquillas.
- Cilindros de Doble Efecto:
- Brazos de excavadoras: Para extender y retraer el brazo de forma controlada.
- Palas de cargadores frontales: Para levantar y voltear la pala.
- Maquinaria de construcción en general: En excavadoras, grúas y retroexcavadoras.
- Cilindros Telescópicos:
- Camiones de volteo: Para levantar la tolva y descargar la carga.
- Grúas móviles: Para extender los brazos a grandes alturas.
- Plataformas de elevación: Para alcanzar grandes alturas en un espacio compacto.
Conclusiones sobre los Tipos de Cilindros Hidráulicos
Los cilindros hidráulicos son la fuerza muscular de la maquinaria pesada. Entender los tipos de cilindros y su funcionamiento es vital para cualquier profesional del sector. Elegir entre un cilindro de simple efecto, doble efecto o uno telescópico impacta directamente la eficiencia, el control y la seguridad de la operación.
