Tipos de chumaceras. En el mundo industrial, donde cada pieza, engranaje y componente tiene una función crucial, las chumaceras ocupan un lugar de enorme importancia. Aunque a veces pasan desapercibidas, son responsables de sostener y guiar ejes que rotan a grandes velocidades, soportan cargas pesadas y ayudan a que las máquinas operen con suavidad. Una chumacera defectuosa o mal seleccionada puede detener completamente una línea de producción, generar vibraciones peligrosas o disminuir la vida útil de la maquinaria.
Por eso, conocer los tipos de chumaceras industriales es fundamental para cualquier área de mantenimiento, ingeniería o compras. Elegir la chumacera adecuada evita fallas prematuras, reduce costos de operación y mejora la eficiencia de los equipos. En esta guía completa revisaremos qué son, sus principales variantes, los materiales más comunes y cómo identificar cuál es la ideal para tu aplicación industrial.
¿Qué son las chumaceras industriales y para qué sirven?
Las chumaceras industriales son soportes diseñados para alojar rodamientos y permitir que un eje pueda girar de manera estable, segura y alineada. En otras palabras, son la estructura que sostiene el rodamiento para que este haga su trabajo correctamente. Su función principal es mantener el eje en el lugar adecuado mientras soporta carga radial, axial o ambas al mismo tiempo.
Además de proporcionar soporte, las chumaceras también cumplen otros roles importantes como absorber vibraciones, mantener la lubricación del rodamiento, protegerlo del polvo y la humedad, y facilitar su instalación o reemplazo sin desmontar todo el equipo.
En la práctica, las chumaceras se encuentran en casi todas las máquinas industriales: bandas transportadoras, ventiladores, motores eléctricos, trituradoras, bombas, molinos, maquinaria agrícola, plantas de alimentos y más. Su diseño puede variar según la aplicación, el tipo de carga, el entorno y la velocidad del eje.

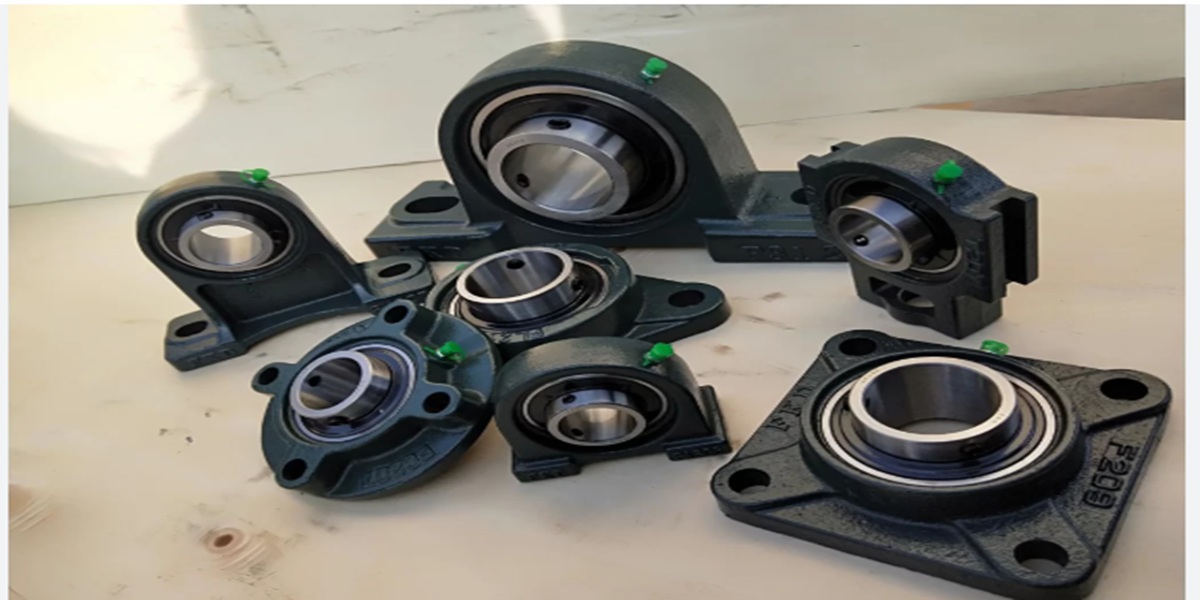

Clasificación principal de las chumaceras industriales según su diseño
Las chumaceras se clasifican principalmente según su forma o estilo de montaje. Esta clasificación es fundamental porque determina cómo se fijarán a la estructura y cómo soportarán las fuerzas de operación. A continuación, revisamos las más comunes en el sector industrial.
Chumaceras tipo pedestal (Pillow Block)
Son probablemente las más utilizadas. Se montan sobre una base plana y tienen un diseño que facilita la alineación del eje. Su instalación es sencilla, lo que las vuelve ideales para cintas transportadoras, ventiladores y maquinaria general.
Chumaceras tipo brida (Flange)
Incorporan una base circular o cuadrada con orificios para fijarlas en superficies verticales o laterales. Se utilizan cuando el rodamiento debe anclarse a una pared o estructura lateral. Sus configuraciones más comunes incluyen brida de dos pernos, tres pernos o cuatro pernos.
Chumaceras tipo tensor (Take-Up)
Están diseñadas para ajustarse y tensar ejes en máquinas como bandas transportadoras. Permiten mover el rodamiento para mantener la tensión correcta en el sistema.
Chumaceras tipo rodamiento insertado (Insert Bearing Units)
Son unidades completas que incluyen el rodamiento y la carcasa ya ensamblados. Su diseño modular facilita el reemplazo rápido y el mantenimiento.
Chumaceras divididas (Split Housing)
Estas chumaceras tienen una carcasa dividida en dos piezas, lo que permite desmontar y reemplazar el rodamiento sin necesidad de retirar el eje. Son ideales para ejes largos o maquinaria pesada donde detener la operación es costoso.
Cada diseño tiene un propósito distinto y se selecciona en función del tipo de instalación, el espacio disponible y los esfuerzos que deberá soportar.
Tipos de chumaceras industriales según el tipo de rodamiento
Además del diseño exterior, las chumaceras se diferencian por el tipo de rodamiento que alojan. Esta es una distinción clave porque define la capacidad de carga, la velocidad y el tipo de movimiento que tolerarán.
Chumaceras con rodamientos rígidos de bolas
Son las más comunes y económicas. Están diseñadas para soportar cargas moderadas y velocidades altas. Se usan en ventiladores, motores eléctricos y equipos de transmisión ligera.
Chumaceras con rodamientos de rodillos esféricos
Ideales para cargas pesadas y desalineaciones del eje. Su geometría les permite manejar vibración y cambios ligeros en el ángulo del eje. Se encuentran en minería, construcción, molinos y equipos de alto impacto.
Chumaceras con rodamientos de rodillos cónicos
Estos soportan cargas combinadas (radial + axial) y se utilizan en equipos donde hay fuerzas direccionales importantes. Son comunes en maquinarias agrícolas, automotrices y sistemas de transmisión industrial.
Chumaceras con rodamientos autoalineables
Su diseño permite corregir desalineaciones producidas por instalaciones irregulares o flexión del eje. Reducen vibraciones y fallas por mala alineación.
Chumaceras con rodamientos de rodillos cilíndricos
Soportan altas cargas radiales y son perfectas para aplicaciones de alta velocidad. Su diseño les permite manejar cargas intensas sin sufrir deformación.
Cada tipo de rodamiento tiene fortalezas específicas, por lo que la elección depende del tipo de movimiento, la carga mecánica y las condiciones de operación.
Diferencias entre los principales tipos de chumaceras industriales
Aunque es fácil pensar que todas las chumaceras cumplen el mismo papel, en la práctica existen diferencias clave que influyen directamente en su desempeño. Algunas de las diferencias más importantes incluyen:
Nivel de carga soportada: Las chumaceras de bolas soportan cargas moderadas, mientras que las de rodillos son ideales para cargas pesadas.
Corrección de desalineación: Las chumaceras esféricas pueden corregir ángulos, mientras que las rígidas no toleran desalineación.
Velocidad de operación: Los rodamientos de bolas permiten velocidades más altas; los de rodillos suelen operar a velocidades menores pero con mayor capacidad de carga.
Facilidad de mantenimiento: Las chumaceras divididas permiten desmontaje rápido sin retirar el eje, ideal para maquinaria pesada.
Configuración de montaje: Las tipo pedestal se montan horizontalmente; las de brida se instalan en superficies laterales o verticales.
Protección contra contaminación: Algunas chumaceras incluyen sellos herméticos, mientras que otras requieren lubricación manual o periódica.
Estas diferencias son determinantes al seleccionar el modelo correcto para una aplicación específica. Una mala elección podría causar fallas prematuras, ruidos, vibración o incluso daños en el eje.
Materiales más comunes en la fabricación de chumaceras industriales
El material de la chumacera influye directamente en su durabilidad, capacidad de soportar ambientes severos y resistencia a químicos o corrosión. Los materiales más utilizados incluyen:
Hierro fundido: Es el material más común gracias a su excelente resistencia mecánica y bajo costo. Funciona bien en la mayoría de entornos industriales.
Acero: Usado cuando se necesita mayor resistencia o rigidez. Su durabilidad es superior, especialmente en entornos de alto impacto.
Acero inoxidable: Ideal para ambientes corrosivos, plantas de alimentos, farmacéuticas y aplicaciones con lavado frecuente. Resiste humedad, químicos y temperaturas variables.
Polímeros de ingeniería: Cada vez más populares en aplicaciones donde se busca reducción de peso, aislamiento eléctrico o resistencia a la corrosión. Funcionan bien en industria alimentaria y química.
Bronce o aluminio: Usados en aplicaciones especiales donde se requiere baja fricción, ligereza o resistencia a la corrosión específica.
La elección del material depende del entorno industrial, la presencia de agentes corrosivos, la temperatura y la frecuencia de mantenimiento.
Ventajas de cada tipo de chumacera industrial en aplicaciones específicas
Cada tipo de chumacera ofrece beneficios particulares según la necesidad de la máquina o del proceso industrial.
Ventajas de las chumaceras tipo pedestal: Son fáciles de instalar, accesibles y versátiles. Funcionan en una amplia variedad de equipos y permiten alineación sencilla del eje.
Ventajas de las chumaceras tipo brida: Ideales cuando el montaje no puede hacerse en una base horizontal. Son muy estables y permiten posiciones de montaje que otras no ofrecen.
Ventajas de las chumaceras tensoras: Mantienen la tensión correcta en bandas transportadoras y sistemas móviles. Su capacidad de ajuste continuo evita fallas por holgura.
Ventajas de las chumaceras esféricas o autoalineables: Reducen vibraciones y fallas por desalineación, lo que mejora la vida útil del rodamiento y del eje.
Ventajas de las chumaceras divididas: Son ideales para maquinaria pesada donde desmontar el eje completo es complicado o costoso.
Ventajas de las chumaceras en polímero o acero inoxidable: Son perfectas para industrias donde la higiene y la resistencia a químicos son indispensables.
Entender estas ventajas ayuda a tomar decisiones técnicas más acertadas, optimizando la operación industrial y reduciendo costos de mantenimiento.
Conclusión: la importancia de conocer los tipos de chumaceras industriales en la industria moderna
Las chumaceras industriales son componentes clave en el funcionamiento de cualquier maquinaria con ejes rotativos. Elegir el tipo adecuado no solo garantiza estabilidad y menor fricción, sino también mayor eficiencia, menor desgaste y mayor vida útil del equipo. En un entorno industrial cada vez más automatizado y exigente, conocer los diferentes tipos de chumaceras —sus materiales, diseño y aplicaciones— resulta indispensable para mantener la continuidad operativa.
Ducasse es la mejor elección, puede marcar la diferencia entre una máquina que trabaja a su máximo rendimiento y otra que sufre fallas constantes. Por eso, invertir tiempo en comprender estos elementos no es un lujo técnico: es una necesidad estratégica.
