En el vasto universo de la mecánica industrial, pocos componentes son tan esenciales y versátiles como las cadenas de transmisión. Su función, simple en principio, es crítica: transmitir potencia y movimiento de un punto a otro con la máxima eficiencia. A diferencia de las correas, que pueden deslizarse bajo cargas pesadas, las cadenas de transmisión ofrecen una conexión positiva y robusta, garantizando una sincronización perfecta y una durabilidad excepcional en los entornos más exigentes.
Este artículo te servirá como una guía completa para entender los diferentes tipos de cadenas de transmisión, sus características, y cómo se aplican en una amplia gama de sectores industriales, desde la agricultura hasta la manufactura pesada. Conocer esta información es fundamental para cualquier ingeniero, técnico o profesional que busque optimizar el rendimiento y la fiabilidad de su maquinaria.
Cadenas de Transmisión y sus Características
Una cadena de transmisión es un conjunto de eslabones articulados que se engranan con ruedas dentadas, conocidas como piñones o ruedas de cadena. Esta configuración permite la transmisión de fuerza y movimiento rotacional de un eje a otro. Sus características principales son:
- Transmisión Positiva: A diferencia de las correas, que dependen de la fricción, las cadenas garantizan una relación de velocidad constante entre los ejes, ya que no hay deslizamiento. Esto es crucial en aplicaciones que requieren una sincronización precisa.
- Alta Capacidad de Carga: Las cadenas están diseñadas para soportar cargas elevadas, lo que las hace ideales para la transmisión de potencia en maquinaria pesada.
- Durabilidad: Fabricadas en acero de alta resistencia y tratadas térmicamente, las cadenas son extremadamente duraderas y pueden operar en condiciones adversas, como altas temperaturas o ambientes polvorientos.
- Eficiencia: Con un mantenimiento adecuado, las cadenas de transmisión pueden alcanzar eficiencias de hasta el 98%, lo que se traduce en una menor pérdida de energía y un rendimiento superior.

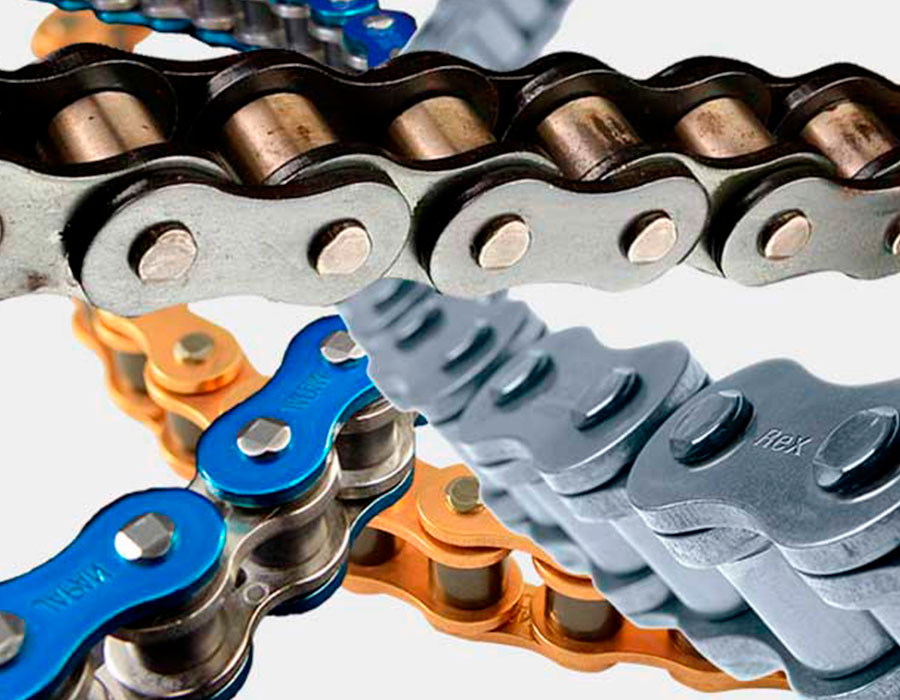

Tipos de Cadenas de Transmisión
La diversidad de aplicaciones industriales ha dado lugar a una amplia gama de tipos de cadenas, cada una con un diseño específico para un propósito determinado.
1. Cadena de Rodillos (Roller Chain)
La cadena de rodillos es, sin duda, el tipo más común y conocido. Consiste en una serie de eslabones internos y externos que se unen mediante pasadores y bujes. En cada buje se coloca un rodillo que reduce la fricción al engranar con los dientes del piñón.
- Características: Alta resistencia, eficiencia y bajo costo. Disponible en versiones de una, dos o más hileras (simplex, dúplex, tríplex) para aumentar la capacidad de carga.
- Usos: Transmisión de potencia en bicicletas, motocicletas, maquinaria agrícola, transportadores y equipos de fábrica.
2. Cadena de Bujes (Bushing Chain)
Similar a la cadena de rodillos, pero sin rodillos. El movimiento se realiza directamente entre el buje del eslabón y el diente del piñón. Son más robustas y se utilizan en aplicaciones de baja velocidad y alta carga, donde el desgaste por rodadura no es el factor principal.
- Características: Mayor resistencia a los golpes, pero con una mayor fricción y desgaste que las cadenas de rodillos.
- Usos: Sistemas de transporte y maquinaria de construcción.
3. Cadena de Dientes Invertidos (Silent Chain)
También conocidas como cadenas silenciosas, están compuestas por una serie de placas en forma de eslabón que engranan con los dientes del piñón. Su diseño particular reduce significativamente el ruido y la vibración.
- Características: Operación silenciosa, alta velocidad, y gran suavidad en la transmisión.
- Usos: Transmisión de potencia en motores de automóviles (cadena de distribución), turbinas, bombas y maquinaria de precisión.
4. Cadena de Rodillos de Acero Inoxidable
Diseñadas para entornos corrosivos. Los componentes de la cadena se fabrican en acero inoxidable para resistir la oxidación y el ataque químico.
- Características: Resistencia a la corrosión, durabilidad en ambientes húmedos o con químicos.
- Usos: Industria alimentaria, farmacéutica, plantas de tratamiento de agua y entornos marinos.
5. Cadena de O-ring y X-ring
Son variaciones de la cadena de rodillos que incorporan juntas de goma (O-rings o X-rings) entre las placas del eslabón. Estas juntas sellan la lubricación interna y evitan la entrada de suciedad y contaminantes.
- Características: Mayor vida útil, menor mantenimiento y alta resistencia a la contaminación.
- Usos: Motocicletas de alto rendimiento, vehículos todo terreno y maquinaria que opera en condiciones de suciedad extrema.
Tipos de Cadenas para Transmisión de Potencia
Dentro del ámbito de la transmisión de potencia, las cadenas se clasifican también según su diseño y el entorno en el que operan.
- Cadenas de Transmisión Estándar: Son las cadenas de rodillos que cumplen con normativas internacionales (como la norma ANSI). Son versátiles y se utilizan en la mayoría de las aplicaciones de transmisión general.
- Cadenas de Rodillos de Alta Potencia: Son cadenas de rodillos más grandes y robustas, diseñadas para transmitir grandes cantidades de torque en aplicaciones de alta resistencia.
- Cadenas de Enganche (Attachment Chains): Estas cadenas de transmisión tienen eslabones con enganches o aletas especiales para montar accesorios, lo que permite su uso en sistemas de transporte y elevación.
- Cadenas de Transporte (Conveyor Chains): Diseñadas para mover productos a lo largo de una línea de producción. Suelen ser más anchas y robustas, y a menudo incluyen accesorios para sujetar o empujar objetos.
- Cadenas para Condiciones Especiales: Incluyen las cadenas de acero inoxidable para ambientes corrosivos, las cadenas de níquel para entornos de baja temperatura y las cadenas lubricadas para reducir el mantenimiento.
Aplicaciones Industriales de las Cadenas de Transmisión
La versatilidad de las cadenas de transmisión les permite ser el corazón de una variedad de industrias. . Aquí te presentamos algunas de las aplicaciones más comunes:
- Agricultura: Se utilizan en tractores, cosechadoras, y equipos de siembra. La capacidad de las cadenas para soportar el polvo, la tierra y la humedad las hace ideales para este sector.
- Minería y Construcción: En las excavadoras, grúas y cintas transportadoras, las cadenas mueven cargas pesadas y resisten los impactos y la suciedad del entorno.
- Automoción: La cadena de distribución en los motores de los automóviles es un ejemplo perfecto de cadena silenciosa. También se utilizan en motocicletas, vehículos de dos y cuatro ruedas, y maquinaria de producción en plantas automotrices.
- Manufactura y Producción: Desde cintas transportadoras en líneas de montaje hasta maquinaria para la producción de papel, cemento y otros materiales, las cadenas son el motor de la producción industrial.
- Industria Alimentaria: Se emplean cadenas de acero inoxidable en equipos de procesamiento de alimentos para garantizar la higiene y resistir la limpieza frecuente con productos químicos.
- Robótica: En sistemas de movimiento precisos y de alta carga en brazos robóticos y maquinaria CNC, las cadenas de alta precisión son fundamentales.
Conclusiones sobre los Tipos de Cadenas de Transmisión
Las cadenas de transmisión son mucho más que simples eslabones metálicos; son un componente fundamental que garantiza la eficiencia, la fiabilidad y la durabilidad de la maquinaria industrial en todo el mundo. Desde la omnipresente cadena de rodillos hasta las especializadas cadenas silenciosas, de acero inoxidable o de transporte, cada tipo está diseñado para resolver un desafío específico.
En Ducasse, entendemos la importancia de elegir la cadena correcta para cada aplicación. Ofrecemos una amplia gama de productos de alta calidad para garantizar que tu maquinaria funcione de manera óptima y que tu inversión esté protegida. Esperamos que esta guía te haya proporcionado una visión clara y detallada de los tipos de cadenas de transmisión y sus aplicaciones. Si tienes preguntas o necesitas asesoramiento técnico, no dudes en contactarnos. Estamos aquí para ayudarte a encontrar la solución perfecta para tus necesidades industriales.
