Los rodamientos de rodillos cónicos son elementos esenciales en múltiples sectores de la industria gracias a su capacidad para soportar cargas combinadas y su diseño robusto. Estos componentes se utilizan en sistemas donde se requiere alta fiabilidad, precisión y durabilidad, siendo comunes en transmisiones, cajas de engranajes, ejes de vehículos, maquinaria industrial pesada y equipos de minería.
En este artículo exploraremos en detalle qué son, cómo funcionan, cuáles son sus medidas más comunes, sus características principales y las aplicaciones en las que destacan.
¿Qué son los rodamientos de rodillos cónicos?

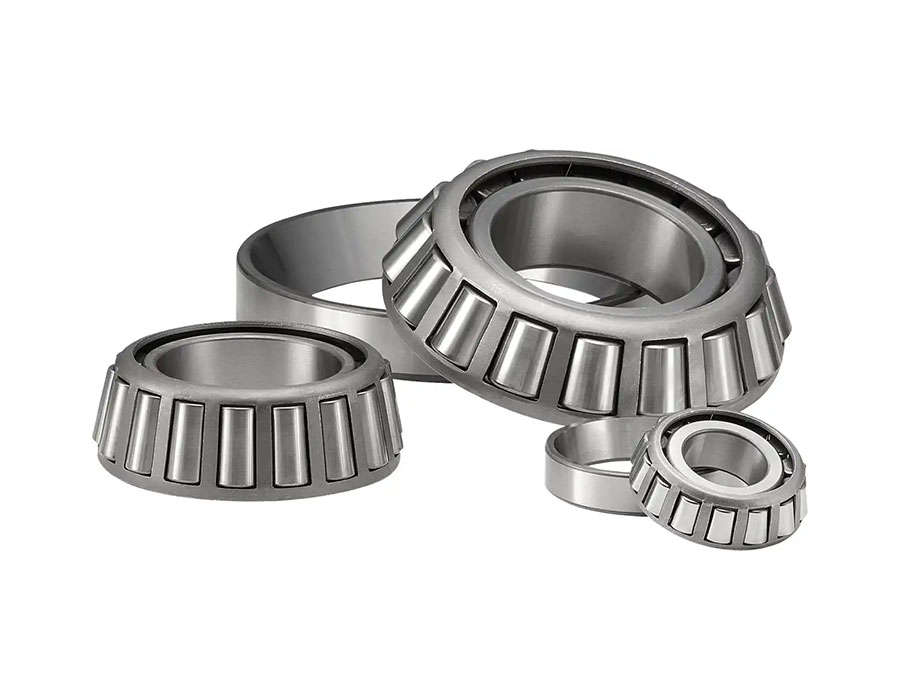

Un rodamiento de rodillos cónicos es un tipo de rodamiento que utiliza elementos rodantes en forma de conos truncados (rodillos cónicos) que se apoyan entre un aro interior (cono) y un aro exterior (copa). Este diseño permite que las superficies de contacto estén inclinadas en relación al eje del rodamiento, lo que les da la capacidad de soportar cargas radiales y, al mismo tiempo, cargas axiales en una sola dirección.
A diferencia de los rodamientos de bolas, los rodamientos cónicos ofrecen un área de contacto mayor entre los elementos rodantes y las pistas, lo que se traduce en una mayor capacidad de carga y una mejor distribución de esfuerzos.
Medidas de los rodamientos de rodillos cónicos
Las medidas de los rodamientos de rodillos cónicos varían según el fabricante y la aplicación. Generalmente, los catálogos industriales estandarizan las dimensiones bajo normas internacionales como ISO o DIN, lo que asegura la intercambiabilidad entre marcas.
Las medidas principales que definen un rodamiento de este tipo son:
- Diámetro interior (d): Es la dimensión del orificio del aro interior, que coincide con el diámetro del eje en el que será montado.
- Diámetro exterior (D): Corresponde a la medida externa del aro exterior, determinante para el alojamiento en la carcasa.
- Ancho total (B/T): Es la suma de los anchos de los aros y los rodillos.
- Altura de la copa (C): Define el espacio requerido en el alojamiento del rodamiento.
Existen series métricas e imperiales. Algunas medidas típicas incluyen diámetros interiores desde 20 mm hasta más de 300 mm, mientras que los diámetros exteriores pueden superar los 500 mm en aplicaciones pesadas.
En aplicaciones automotrices, por ejemplo, los rodamientos suelen tener medidas más compactas (30 mm a 90 mm de diámetro interior), mientras que en la minería o siderurgia los rodamientos pueden alcanzar dimensiones mucho mayores.
Características de los rodamientos de rodillos cónicos
Los rodamientos cónicos destacan por una serie de características técnicas que los diferencian de otros tipos de rodamientos.
1. Capacidad de carga combinada
Pueden soportar cargas radiales y axiales simultáneamente, siendo ideales para sistemas donde las fuerzas no actúan en una sola dirección.
2. Ajuste de juego interno
El juego interno puede ajustarse durante el montaje, lo que permite optimizar el funcionamiento según la aplicación. Este ajuste es clave para evitar sobrecalentamientos y garantizar una vida útil prolongada.
3. Alta rigidez
Gracias a su diseño geométrico, ofrecen una gran rigidez estructural, reduciendo la deformación y aumentando la estabilidad en condiciones de trabajo pesado.
4. Bajo nivel de fricción (con lubricación adecuada)
El contacto lineal de los rodillos con las pistas permite una transmisión de carga uniforme, disminuyendo la fricción y el desgaste cuando se aplica la lubricación correcta (aceite o grasa).
5. Posibilidad de montaje en pares
Los rodamientos cónicos se pueden montar en configuraciones de pares opuestos, lo que les permite soportar cargas axiales en ambas direcciones.
6. Durabilidad y fiabilidad
Con un mantenimiento adecuado, estos rodamientos ofrecen una larga vida útil, incluso en condiciones de carga extrema y ambientes hostiles.
Aplicaciones de los rodamientos de rodillos cónicos
Los rodamientos de rodillos cónicos se utilizan en una amplia variedad de industrias, gracias a su versatilidad y robustez. Veamos algunas de las más relevantes:
1. Industria automotriz
Son muy comunes en:
- Ejes de transmisión de vehículos.
- Ruedas de automóviles y camiones (particularmente en los cubos de rueda delanteros y traseros).
- Diferenciales y cajas de cambios, donde las cargas combinadas son constantes.
El diseño cónico es perfecto para soportar las fuerzas de tracción, frenado y giro, garantizando seguridad y durabilidad.
2. Maquinaria pesada y minería
En equipos como excavadoras, trituradoras, molinos y transportadores, los rodamientos de rodillos cónicos soportan altas cargas de impacto y condiciones de trabajo exigentes.
En este sector, los rodamientos suelen ser de gran tamaño, diseñados para trabajar en condiciones de polvo, humedad y altas temperaturas.
3. Industria ferroviaria
En los cojinetes de ejes de trenes, los rodamientos cónicos son esenciales debido a la alta carga radial y axial que soportan los vagones durante la marcha.
4. Energía eólica
Los aerogeneradores requieren rodamientos robustos en los ejes principales y cajas de engranajes. Los cónicos se utilizan en pares para garantizar la estabilidad frente a cargas axiales variables producidas por el viento.
5. Agricultura
En tractores, cosechadoras y maquinaria agrícola, los rodamientos de rodillos cónicos aseguran un funcionamiento confiable, incluso en terrenos irregulares y bajo condiciones de humedad y polvo.
6. Industria siderúrgica
Los laminadores de acero requieren rodamientos de gran tamaño y máxima resistencia. Aquí los cónicos se utilizan en condiciones extremas de carga, temperatura y vibración.
7. Aplicaciones industriales generales
En bombas, compresores, cajas reductoras, ventiladores y sistemas de transmisión, estos rodamientos se eligen por su capacidad de carga y durabilidad.
Ventajas y desventajas
Ventajas:
- Alta capacidad de soportar cargas combinadas.
- Posibilidad de ajuste preciso del juego interno.
- Larga vida útil en condiciones de trabajo severas.
- Se pueden montar en pares para cargas axiales bidireccionales.
Desventajas:
- Requieren un montaje más cuidadoso para ajustar el juego.
- Sensibles a la mala lubricación.
- Mayor peso y tamaño en comparación con rodamientos de bolas.
Mantenimiento de los rodamientos de rodillos cónicos
El mantenimiento preventivo es esencial para prolongar la vida útil de estos rodamientos. Algunas recomendaciones incluyen:
- Lubricación adecuada: Utilizar grasa o aceite compatible con la carga y velocidad de operación.
- Montaje correcto: Ajustar el juego interno de acuerdo con las especificaciones del fabricante.
- Inspección periódica: Revisar ruidos, vibraciones y temperaturas anormales.
- Protección contra contaminantes: Usar sellos y protecciones para evitar la entrada de polvo y humedad.
Conclusión
Los rodamientos de rodillos cónicos son componentes fundamentales en la ingeniería moderna gracias a su capacidad para soportar cargas combinadas, su alta rigidez y su versatilidad de aplicaciones. Desde la industria automotriz hasta la minería, pasando por el sector ferroviario y la energía eólica, su presencia es clave para garantizar fiabilidad y eficiencia en sistemas mecánicos de gran exigencia.
Con un montaje adecuado, una correcta selección de medidas y un mantenimiento preventivo, los rodamientos cónicos ofrecen un rendimiento sobresaliente, convirtiéndose en la mejor opción para múltiples sectores industriales.
