El rodamiento bolas contacto angular es un componente mecánico diseñado para soportar tanto cargas radiales como axiales, lo que lo convierte en una solución fundamental en aplicaciones industriales que requieren precisión, velocidad y resistencia. A diferencia de los rodamientos radiales de bolas, este tipo de rodamiento distribuye las cargas en un ángulo específico, permitiendo un desempeño óptimo en condiciones exigentes.
En este artículo exploraremos sus características, principios de funcionamiento, configuraciones, aplicaciones y ventajas, además de ofrecer recomendaciones clave para su selección y mantenimiento.

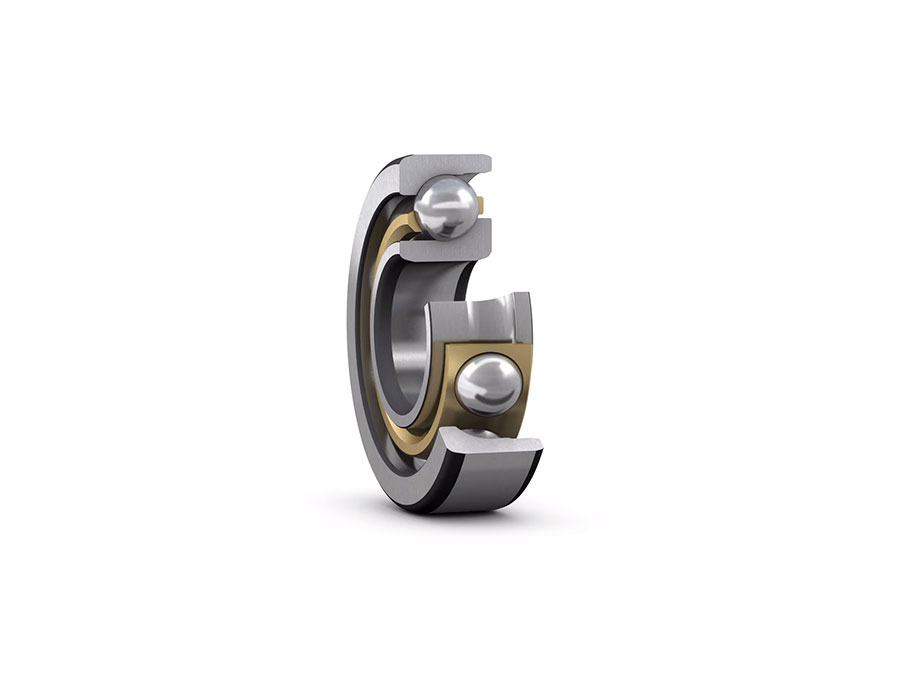

¿Qué es un rodamiento de bolas con contacto angular?
Los rodamientos de bolas con contacto angular son rodamientos que permiten soportar cargas combinadas:
- Radiales: fuerzas perpendiculares al eje.
- Axiales: fuerzas paralelas al eje.
Su rasgo distintivo es el ángulo de contacto, que suele variar entre 15°, 25° o 40°, dependiendo del diseño. Este ángulo es el que define la proporción de carga axial que el rodamiento puede soportar en comparación con la carga radial.
Por ejemplo, un ángulo de contacto más pequeño (15°) está orientado a altas velocidades, mientras que un ángulo mayor (40°) ofrece mayor capacidad de carga axial.
Características principales de los rodamientos de bolas con contacto angular
- Soporte de cargas combinadas: ideales para situaciones en las que las fuerzas radiales y axiales se presentan al mismo tiempo.
- Alta precisión: perfectos para aplicaciones de mecanizado y equipos de precisión.
- Configuraciones flexibles: se pueden montar en pares o grupos para soportar cargas en diferentes direcciones.
- Baja fricción: contribuyen a un funcionamiento eficiente y silencioso.
- Durabilidad: fabricados con aceros especiales, lo que garantiza una vida útil prolongada incluso bajo condiciones de carga pesada.
Configuraciones de montaje
El desempeño del rodamiento bolas contacto angular depende en gran medida de su montaje. Los más comunes son:
1. Montaje en O (Back-to-Back)
Los rodamientos se instalan con las líneas de contacto orientadas hacia afuera. Esta disposición ofrece alta rigidez y soporta momentos de vuelco.
2. Montaje en X (Face-to-Face)
Las líneas de contacto se cruzan hacia el interior. Aunque soporta cargas axiales en ambas direcciones, es menos rígido que el montaje en O, pero permite compensar desalineaciones.
3. Montaje en Tandem
Los rodamientos se instalan de manera paralela, compartiendo la carga axial en un solo sentido. Es la opción ideal para aplicaciones donde se requiere gran capacidad de carga axial en una dirección.
Tipos de rodamientos de bolas con contacto angular
Existen varias variantes según la aplicación:
- Una hilera de bolas: soportan cargas axiales en una sola dirección. Usualmente se combinan en pares.
- Doble hilera de bolas: soportan cargas axiales en ambos sentidos, ofreciendo mayor versatilidad.
- De alta precisión: empleados en máquinas-herramienta, donde se requiere máxima exactitud.
- Sellados o abiertos: dependiendo de si se necesita protección contra contaminantes o mayor facilidad de lubricación.
Aplicaciones de los rodamientos de bolas con contacto angular
El rodamiento bolas contacto angular tiene múltiples aplicaciones industriales y tecnológicas:
1. Industria automotriz
- Cajas de cambios.
- Diferenciales.
- Bombas de agua.
- Sistemas de dirección.
2. Maquinaria industrial
- Centros de mecanizado CNC.
- Motores eléctricos de alta velocidad.
- Bombas y compresores.
- Ejes de precisión.
3. Sector aeroespacial
- Turbinas.
- Sistemas de transmisión en aviones.
4. Energías renovables
- Aerogeneradores.
- Equipos hidráulicos de gran capacidad.
5. Dispositivos médicos y de precisión
- Herramientas quirúrgicas.
- Sistemas de diagnóstico.
Ventajas de los rodamientos de bolas con contacto angular
- Mayor capacidad de carga axial comparado con rodamientos radiales estándar.
- Rigidez superior cuando se instalan en pares.
- Larga vida útil bajo condiciones de operación adecuada.
- Permiten alcanzar altas velocidades de rotación.
- Opciones de montaje variadas para cubrir diferentes necesidades de carga.
Consideraciones para la selección
Al elegir un rodamiento bolas contacto angular, es importante considerar:
- Ángulo de contacto: menor ángulo para velocidad, mayor ángulo para carga axial.
- Tipo de carga: axial, radial o combinada.
- Velocidad de operación: alta, media o baja.
- Lubricación: grasa o aceite, según el entorno.
- Rigidez requerida: para aplicaciones de precisión.
- Espacio disponible: tamaño y medidas normalizadas según ISO o fabricante.
Medidas y estándares
Los rodamientos de bolas con contacto angular se fabrican siguiendo normas internacionales (ISO, DIN, ANSI), con medidas que incluyen:
- Diámetro interior (d): tamaño del eje.
- Diámetro exterior (D): espacio requerido en el alojamiento.
- Ancho (B): determina la rigidez y capacidad de carga.
Ejemplos típicos:
- Serie 70: diseño ligero, alta velocidad.
- Serie 72: diseño medio, capacidad de carga balanceada.
- Serie 73: diseño pesado, mayor capacidad axial.
Mantenimiento y buenas prácticas
Un rodamiento bien cuidado puede extender significativamente su vida útil. Las recomendaciones son:
- Lubricación periódica con grasa o aceite adecuado.
- Instalación correcta evitando golpes o esfuerzos desalineados.
- Protección contra contaminantes como polvo, agua o partículas metálicas.
- Monitoreo de temperatura y vibraciones para detectar fallas tempranas.
- Reemplazo preventivo en aplicaciones críticas.
Conclusión
El rodamiento bolas contacto angular es una pieza clave en la ingeniería moderna gracias a su capacidad de soportar cargas combinadas y su versatilidad en aplicaciones de alta precisión. Los rodamientos de bolas con contacto angular se encuentran en industrias que van desde la automoción hasta la aeroespacial, siempre garantizando fiabilidad, velocidad y rendimiento.
Seleccionar el modelo adecuado, con el ángulo de contacto correcto y la configuración de montaje ideal, permitirá optimizar la vida útil de la máquina y mejorar la eficiencia del sistema.
