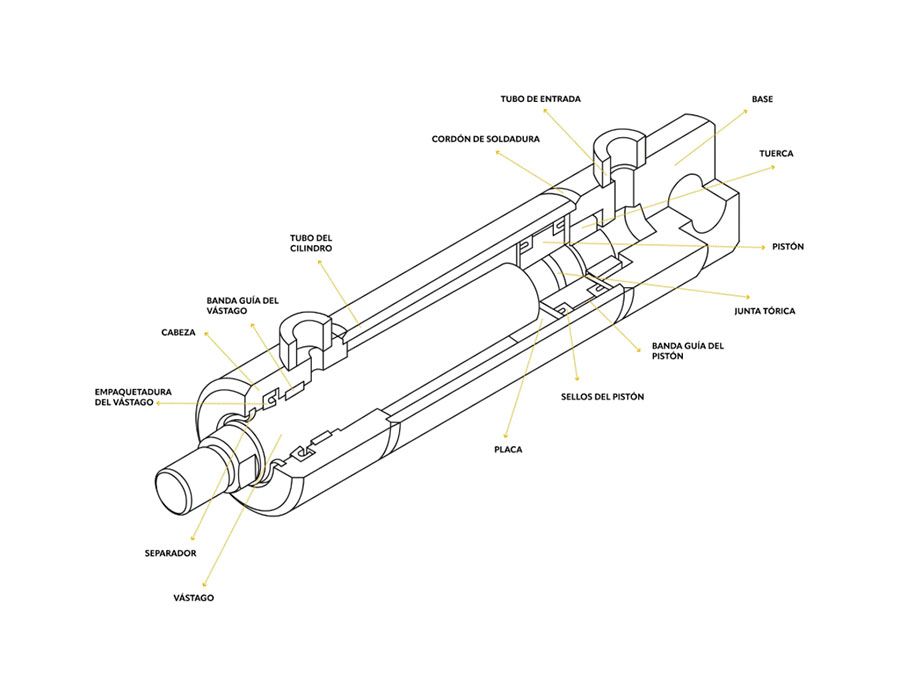

Un cilindro hidráulico es un tipo de actuador lineal que convierte la energía hidráulica (presión del fluido) en fuerza y movimiento lineal. Su diseño es relativamente simple pero ingenioso, compuesto por varios componentes clave que trabajan en conjunto para generar un empuje o una tracción.
- Tubo o Barril (Barrel): Es el cuerpo principal del cilindro, un tubo de acero de alta resistencia, pulido internamente para permitir que el pistón se deslice suavemente. Es la estructura que contiene la presión del fluido.
- Vástago o Pistón (Rod): Es la parte que se extiende y se retrae. Es una varilla de acero cromada y pulida, unida al pistón en un extremo y a la carga que se va a mover en el otro. Su acabado superficial es crucial para prevenir la corrosión y el desgaste de los sellos.
- Pistón (Piston): Un disco que se ajusta perfectamente dentro del barril. Divide el cilindro en dos cámaras y es el que recibe la fuerza de la presión del fluido para generar el movimiento del vástago.
- Cabeza (Head): Es la tapa que se ubica en el extremo del cilindro por donde sale el vástago. Contiene los sellos y rodamientos que guían el vástago y lo mantienen alineado.
- Base o Culata (Cap): La tapa del extremo opuesto del cilindro, generalmente con orificios para conectar las mangueras hidráulicas.
- Sellos (Seals): Son componentes críticos, generalmente de elastómeros, que previenen las fugas de fluido a lo largo del pistón y el vástago. Hay sellos de pistón, sellos de vástago y rascadores (wipers) que limpian el vástago al retraerse.
Actuador Hidráulico: Partes Principales
El término actuador hidráulico es una categoría más amplia que incluye a los cilindros hidráulicos. Un actuador es cualquier dispositivo que convierte la energía hidráulica en movimiento. Los actuadores más comunes son los cilindros (movimiento lineal) y los motores hidráulicos (movimiento rotacional). Por lo tanto, las partes principales de un actuador hidráulico dependen del tipo, pero en general se pueden categorizar así:
- Cuerpo (Body): La carcasa principal que contiene el mecanismo interno (ya sea el pistón en un cilindro o los engranajes/paletas en un motor).
- Elemento de Desplazamiento: El componente móvil que interactúa con el fluido para generar fuerza. En un cilindro es el pistón, en un motor de engranajes son los engranajes, en un motor de pistones son los pistones y en un motor de paletas son las paletas.
- Eje de Salida: La parte que transmite el movimiento a la carga. En un cilindro es el vástago (movimiento lineal), y en un motor es el eje de salida (movimiento rotacional).
- Puertos de Entrada y Salida: Las conexiones roscadas o bridadas por donde entra y sale el fluido hidráulico.
- Sellos y Cojinetes: Componentes esenciales para evitar fugas de fluido y reducir la fricción en las partes móviles.
Diferencias entre las Partes de un Cilindro y un Actuador Hidráulico
La principal «diferencia» es que el cilindro hidráulico es un tipo específico de actuador hidráulico. Por lo tanto, las «partes de un actuador» engloban a las «partes de un cilindro», pero también a las de otros dispositivos como los motores hidráulicos.
- Cilindro (Actuador Lineal):
- Movimiento: Lineal, hacia adelante y atrás.
- Partes Clave: Vástago, pistón, tubo, y cabezales.
- Motor (Actuador Rotacional):
- Movimiento: Rotacional, gira continuamente.
- Partes Clave: Eje de salida, carcasa, engranajes/pistones/paletas.
Conclusiones sobre las Partes de un Actuador Hidráulico
Comprender las partes de un actuador hidráulico es fundamental para el diagnóstico, el mantenimiento y la reparación de cualquier sistema hidráulico. La terminología puede ser confusa, pero la idea principal es clara: el actuador es el componente que hace el trabajo, y sus partes están diseñadas para convertir la presión del fluido en el movimiento deseado.
Ya sea un cilindro de simple o doble efecto que empuja o tira de una carga, o un motor hidráulico que hace girar una bomba o un ventilador, la fiabilidad y el rendimiento del equipo dependen de la integridad de cada una de sus partes, especialmente los sellos, que son esenciales para prevenir las fugas y mantener la presión.
